Природный рекуператор или бесплатный кондиционер для дома

Охлаждение воздуха летом — одна из первостепенных задач домовладельца.
Как использовать для этой цели энергию, окружающую нас, и сделать кондиционирование воздуха практически бесплатным, расскажет эта статья.

Значение вентиляции трудно переоценить. Мы не будем повторять то, что описано многократно и сосредоточимся на собственной задаче — охладить и освежить воздух в доме. Традиционные системы вентиляции могут быть достаточно дорогими при устройстве за счёт стоимости узлов и агрегатов, а также стоимости квалифицированных работ по монтажу.

В процессе эксплуатации они расходуют значительное количество электроэнергии, особенно для охлаждения воздушной массы, выделяют много тепла и создают шум. Система, описанная в этой статье, проста в монтаже, энергоэффективна, не требует специальных навыков и понятна на интуитивном уровне. Сразу стоит отметить, что за счёт простоты она обладает ограниченными функциями, однако предусматривает модернизацию на любом участке в любой удобный момент.

В нашем случае термин «рекуперация» — синоним слова «теплообмен», поэтому понятия «рекуператор» и «теплообменник» взаимозаменяемы. На физическом уровне процесс заключается в охлаждении/нагревании воздуха, в изменении его температуры за счёт расхода тепловой энергии, а затем смешивания. Как и почему это происходит, мы рассмотрим далее.

Стабильный источник энергии

Преследуя цель понижения температуры в помещении летом, разумно задать вопрос: «Куда отдать энергию нагретого атмосферного воздуха? Как его охладить?». Здесь на помощь нам приходят силы природы. Тот факт, что на определённой глубине температура грунта постоянна, будет нашим основным аргументом при обосновании энергоэффективности системы.
Грунт способен бесконечно обменивать энергию — охлаждать и нагревать любой носитель (воздух, воду), но только до собственной температуры на заданной глубине, которая остаётся постоянной благодаря относительной стабильности земного ядра.

Международная практика

Разумеется, мы далеко не первые, кто решил использовать бесконечную и бесплатную энергию Земли. В европейских странах, которые принято называть развитыми (Германия, Швеция, Бельгия и др.) используют эту энергию с начала прошлого века. Успехи, достигнутые на этом поприще, впечатляют.

Системы теплообмена воды ниже уровня земли называют «тепловыми насосами». Такие подземные и подводные устройства отапливают и охлаждают помещения всего дома. Разработаны стандартные проекты для любого здания и есть возможность перевести дом с традиционной (газовой, электрической) системы климатизации на тепловые насосы. Похожим, но более примитивным образом эту энергию используют и у нас, устраивая подземные хранилища продуктов (погреба).

Чем хорош природный теплообменник

В основе работы нашего рекуператора лежит тот же физический процесс, что и в тепловых насосах. Ориентируясь на экономию, мы используем этот принцип, подведя его под собственные нужды и местные реалии.

Задачи, которые может решить адаптированный автономный рекуператор:

Постоянное естественное проветривание при закрытых дверях и окнах.
Быстрая замена воздуха в помещении на свежий.
Охлаждение воздуха в помещении.
Подготовка воздушной смеси для последующих действий.
Преимущества:

Абсолютная экологичность. При монтаже и эксплуатации базовой системы не используются токсичные материалы и не происходят тепловые выделения в атмосферу.
Безопасность. В рекуператоре не используются электродвигатели (мощностью более 100 Вт), химические агенты, высокое напряжение.
Простота и дешевизна. Для принудительной вентиляции применяются только маломощные вентиляторы мощностью 100 Вт. Вентиляция проходит естественным путём.
При работе не сжигается кислород.
Низкий уровень шума.
Недостатки:

базовая система не предусматривает фильтрации, регулировки влажности, подогрева или иной обработки воздушной смеси (но допускает возможность установки соответствующего оборудования впоследствии).
Простая и понятная система

Автономный теплообменник для загородного дома — это система вентканалов, частично проложенная под землёй, включённая в цепь приточно-вытяжной вентиляции. Для того чтобы создать такой «кондиционер», не обязательно разбираться в тонкостях физических явлений. Достаточно просто знать, что это работает. Убедиться в этом можно, спустившись в жару в любой подвал, колодец или метро.

Принцип действия следующий:

Атмосферный воздух проходит по трубам, проложенным в грунте с постоянной температурой (как правило от +4 до +10 °С).
В подземной части прохладный грунт поглощает тепловую энергию нагретого воздуха.
Охлаждённый воздух по вентканалам доставляется в помещения дома.
Одновременно с этим вытяжной вентилятор удаляет из помещения насыщенную и нагретую воздушную смесь («старый воздух»).
По принципу сооружения такие системы делятся на два основных вида: трубные и бункерные.

Трубный — полностью состоит из труб. Конструкцию можно варьировать в зависимости от условий участка. Подойдёт в случае реконструкции дома без вместительного подвала, но потребуется провести много земляных работ.Бункерный или каменный — теплообменник представляет собой бункер, заполненный крупными камнями. Занимает меньше площади, чем трубный (можно устроить его в подвале дома). Требует наличия подвала или подземного помещения. Оптимальный вариант при новом строительстве.

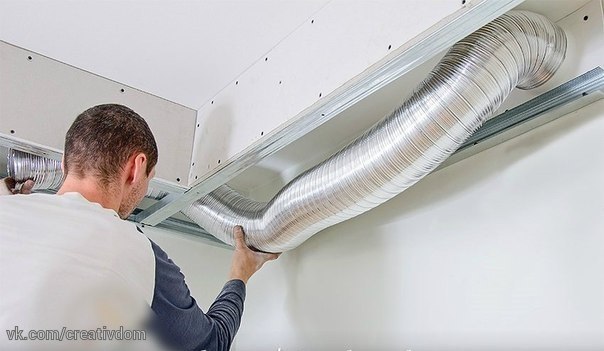

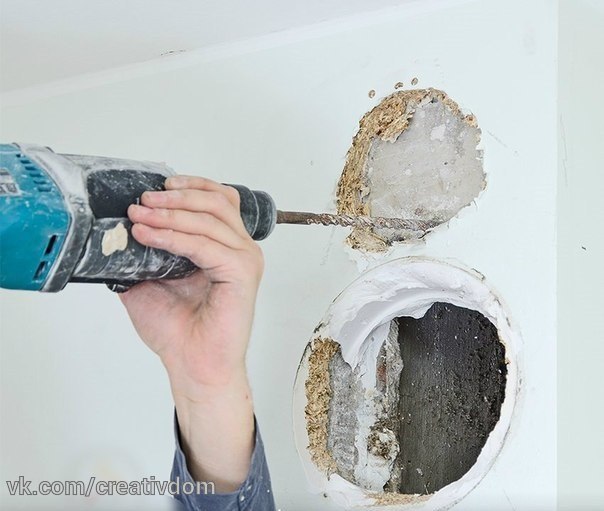

Создаём внутреннюю систему вентиляционных каналов дома

В обоих случаях вентканалы внутри дома будут расположены примерно одинаково. Начнём с них.

Примитивная система приточно-вытяжной вентиляции представляет собой наружные и внутренние вентканалы, соединённые в одну сеть. Воздушные розетки расположены в верхних диагонально противоположных углах комнат. В одном — приток, в другом — вытяжка. В одноэтажном здании основные воздуховоды могут быть расположены в чердачном помещении. В двухэтажном здании приточные и вытяжные воздуховоды первого этажа будут проходить в коробах, вписанных во внутреннюю отделку, второго этажа — по чердаку. Расположение основных воздуховодов следует определять для каждого дома индивидуально, с учётом планировки (расположения стен и перегородок).Совет. Помещения, в которых рекомендована приточно-вытяжная вентиляция: гостиная, спальня, детская, кухня, столовая, кабинеты, кладовая, комнаты отдыха, спортзал. В ванных комнатах и санузлах — только вытяжная. Не нужна вообще в коридорах, тамбурах, холлах и лоджиях.

Правила расчета системы внутренних вентканалов:

Труба канализационная диаметром 250 мм для раздаточного приточного и объединённого отводного каналов. Ориентировочный расход — две длины дома + высота по верхнему перекрытию + 20%.
Труба канализационная (серая) диаметром 150 мм. Ориентировочный расход — трехкратная длина дома + 20%. Для двухэтажного дома с равной площадью этажей + 50%.
Крепёж для трубы (исходя из материала стен) из расчёта 1 шт. на 70 см.
Утеплитель (рулонная минеральная вата) — 1 рулон.
Пена, герметик, декоративные решётки.
Колена, ревизии, муфты (1 шт. на 70 см).
Внимание! Не используйте колена 90°, это затруднит проход воздуха и создаст шумы. Комбинируйте колена 45° (по примеру канализации).

Если предполагается устроить трубный рекуператор в одноэтажном здании, приточный канал будет выходить из-под земли в теплоизолированный короб снаружи здания и попадать на чердак. В двухэтажном лучше завести его в здание внизу первого этажа и установить внутренний вертикальный (раздаточный) канал, который затем будет заведён в чердачное пространство.При устройстве бункерного варианта в подвале здания вертикальный раздаточный канал будет выходить из бункера сразу в помещение. Возможно смонтировать его и снаружи.

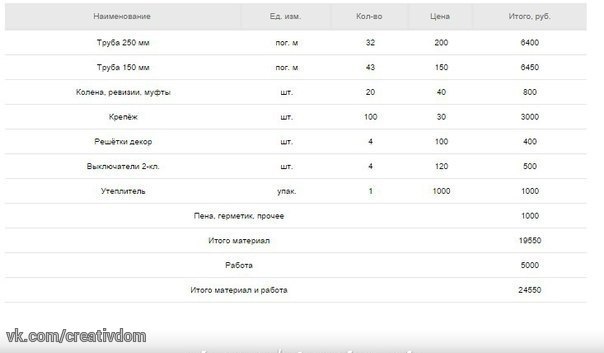

Пример расчёта расхода материалов для устройства внутренних каналов дома

Возьмём в качестве примера одноэтажный дом с расчётной вентилируемой площадью 60 м2, который будет иметь примерно 100 м2 общей площади и ориентировочные размеры 8х12 м:

Труба 250 мм: 2 х 12 + 3 + 20% = 32 м.
Труба 150 мм: 3 х 12 + 20% = 43 м.
Крепёж: 32 + 43 / 0,7 = 107 шт.
Колена, ревизии, муфты — принять за 1 шт на 3 м: 32 + 43 / 3 = 55/3 = 20 шт.
Решётки: 8 шт. (по 2 на каждую комнату).
Выключатели: 4 шт.
Пена, герметик.Трубный теплообменник

Для того чтобы не усложнять расчёты математическими выкладками, мы предоставим данные уже проведённых испытаний в усреднённом виде, а точнее их итоги.

Основной принцип, который необходимо соблюдать при создании системы из труб — на одно помещение должна приходиться минимум одна труба подземного канала. Это облегчит работу вентиляторов за счёт атмосферного давления. Теперь осталось разместить необходимое количество труб в подземной части участка. Они могут быть заложены по отдельности или объединены в общий канал (250 мм).

В данном описании мы предлагаем учитывать не максимальную нагрузку, когда все помещения принудительно проветриваются одновременно, а усреднённую, которая будет подаваться при регулярном периодическом проветривании разных помещений (как и бывает в реальной жизни). Это значит, что нет необходимости выводить для каждой комнаты отдельный канал. Достаточно вывести на один общий 250 мм канал воздуховоды 150 мм из каждого помещения. Количество общих каналов принимаем из расчёта один канал на 60 м2.

Создаём рекуперационное поле

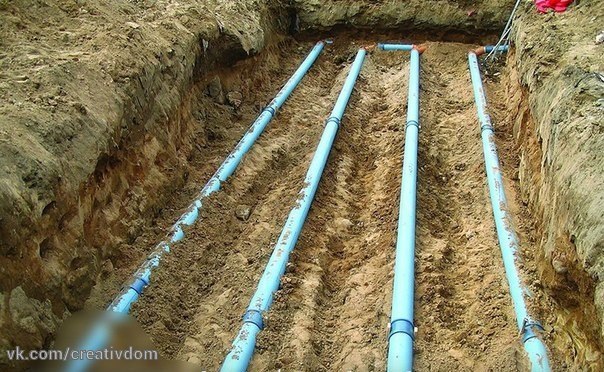

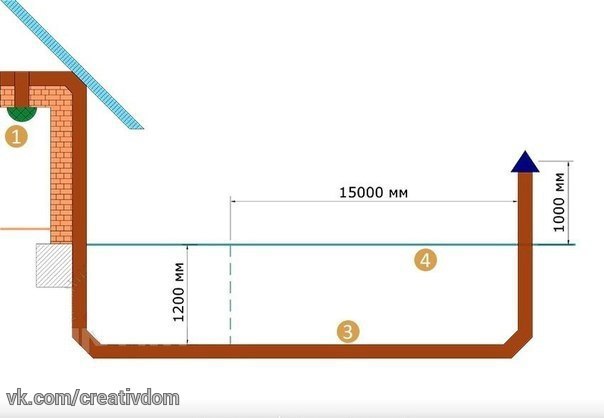

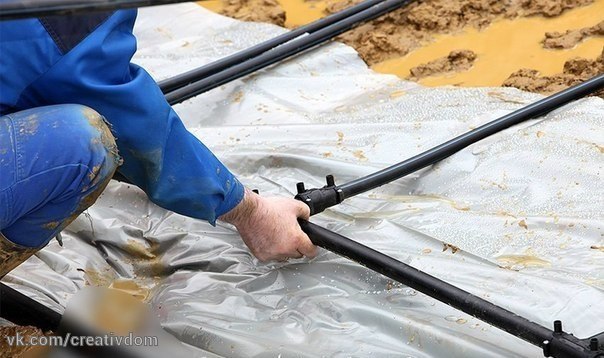

Рекомендуемая схема подземной части трубного теплообменника:Для начала нужно выбрать место залегания труб (рекуперационное поле). Чем больше протяжённость заложенных труб, тем эффективнее будет охлаждение воздуха. Следует отметить, что после проведения работ эту площадь можно использовать под посадку растений, ландшафтный дизайн или детскую площадку. Ни в коем случае не высаживайте на рекуперационном поле деревья:

Производим выемку грунта на глубину промерзания плюс 0,4 м.
Закладываем трубы 250 мм с шагом не менее 700 мм по оси.
Выводим воздухозаборники на высоту 1 м. Желательно, чтобы они находились в затенённом, но хорошо проветриваемом месте.
При помощи колен и переходников объединяем в общий канал 250 мм, который соединяется с системой вентиляции дома (см. выше).
Внимание! В подземной части используйте специальные грунтовые канализационные трубы с толстой стенкой. Их не нужно теплоизолировать, а просто засыпать грунтом, проливая водой. Допускается только бетонирование в случае необходимости.

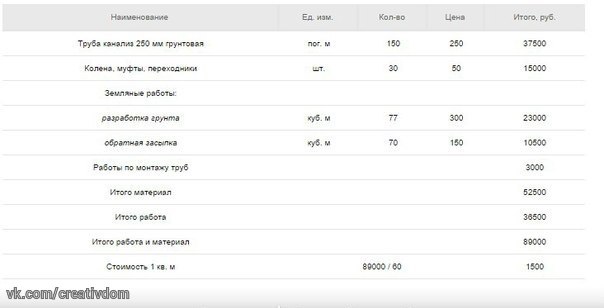

Расчёт объёма работ и расхода материала:

За рекуперационое поле принимаем участок размером 15х6 м площадью 90 м2.
Объём грунта котлована при глубине промерзания 0,8 м будет: Vкот = (0,8 + 0,4) х 60 = 72 м3.
Объём траншеи шириной 40 см (10 м от дома): Vтр = 1,2 х 0,4 х 10 = 4,8 м3.
Общий объём земляных работ: Vобщ = Vкот + Vтр = 72 + 4,8 = 77 м3.
Отрезков по 15 м: Nотр = a / 0,7 = 6 / 0,7 = 9 шт., где а — ширина поля.
Общая длина труб: L = Nотр х 15 + 10 = 9 х 15 + 10 = 145 пог. м.
Расход колен, муфт, переходников принимаем 2 шт. х 15 м = 30 шт.
Совет. Чем глубже заложить теплообменник, тем эффективнее будет его работа. Допускается заложение более одного яруса.
~~~~~~~~~~~~~~~~~~~~~~~
Природный рекуператор или бесплатный кондиционер для дома Интересные идеи для дачи и дома Природный рекуператор или бесплатный кондиционер для дома жмите!!
~~~~~~~~~~~~~~~~~~~~~~~

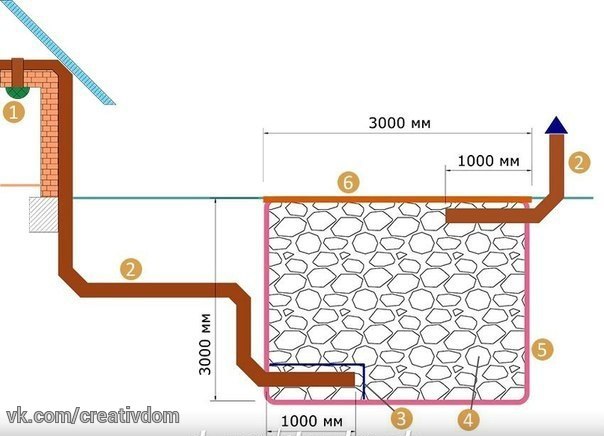

На определённом месте роется котлован размером примерно 2х3х3 м. От места выхода общего канала системы вентиляции дома к котловану будущего резервуара устраивается траншея, в неё на глубину 140 см укладывается 250 мм труба, по которой охлаждённый воздух будет отводиться из бункера. По стене, к которой подошла траншея, до дна прокладывается вертикальная штроба под трубу диаметром 250 мм. Затем дно выкладывается кирпичом или бетонируется. Дно воздушного резервуара должно быть глубже уровня промерзания грунта минимум на 1 метр.

Внимание! После устройства дна бункера следует заложить отводную трубу 250 мм.

Начало отводной трубы выступает от стены на 1/3 расстояния до противоположной стенки и обкладывается защитой из кирпича. На входное отверстие устанавливается защитная решётка.

Заполняем резервуар

Стены лучше выложить из кирпича или отлить из бетона (без шлака!), т. к. эти материалы лучше остальных проводят температуру. Шлакоблок не подойдёт из-за своих теплоизоляционных свойств. Стены и дно должны быть тщательно гидроизолированы (рубероид) снаружи и оштукатурены изнутри во избежание проникновения органики или влаги. Высота стен — до уровня земли минус 20 см. Вверху любой стены устраивается вводное отверстие и устанавливаются воздухозаборные трубы. Для облегчения работы вентиляторов рекомендуем установить 3 шт.

После того, как затвердеет раствор, бункер необходимо заполнить крупным камнем-галькой. Размер от 200 до 450 мм в диаметре. Камень должен быть чистым от органики, промытым.

Резервуар накрывается «крышкой» из сплошного дощатого настила на деревянных балках, покрывается гидроизоляционными материалами. Сверху укладывается дёрн. Затем отводная труба подсоединяется к системе вентиляции дома (к общему вентканалу) и производится обратная засыпка.

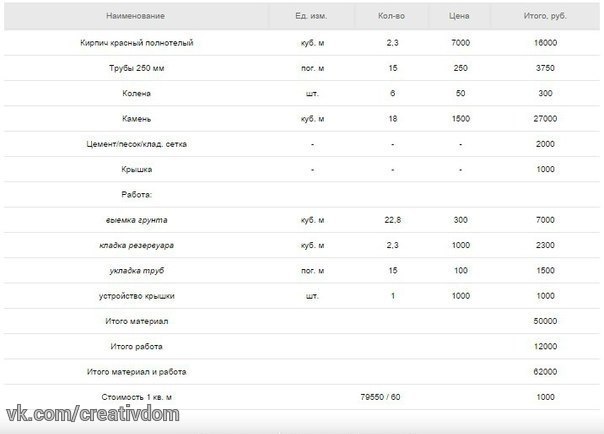

Расчёт объёма работ и расхода материалов:

При размерах воздушного резервуара 2х3 м и глубине 3 м объём грунта (земляных работ и камня для заполнения) составит: V = 2х3х3 = 18 м3 + Vтр = 22,8 м3.
Объём кирпичной кладки: Vклад = Sстен + Sдна х 0,125 = ((2х3) х 2 + (3х3) х 2 + 2х3) х 0,065 = 36 х 0,065 = 2,34 м3.
Общая длина трубы (10 м от дома): L = (10 + 3) + 10% = 15 м.
Кол-во колен — 6 шт.Бункерный теплообменник

Если в доме есть незанятые подвальные помещения, их можно также использовать для устройства бункера (воздушного или теплообменного резервуара) для каменного теплообменника. Его действие основано на энергоёмкости камня — он постепенно набирает температуру окружающей среды и балансирует поток проходящего воздуха. При отсутствии свободного места в подвале, бункер можно устроить на участке вне дома.

Стоимость камня для заполнения резервуара может изменяться в зависимости от региона строительства.

Как видно из расчётов, окончательная стоимость кондиционирования 1 м2 у обоих вариантов различается. Основной фактор выбора — уровень залегания грунтовых вод. Если он высокий, менее 3 м, то построить бункерный теплообменник не получится. Трубный подойдёт даже с УГВ 1,5 метра.

Установка вентиляторов

Приведённая здесь система предусматривает синхронную работу двух канальных вентиляторов — приточного и вытяжного — установленных в каждой воздушной розетке комнаты. Это даёт возможность быстро доставить прохладный свежий воздух в помещение и удалить нагретый. Для эффективного проветривания достаточно мощности вентиляторов 100 Вт каждый. При выборе вентилятора обратите внимание на уровень шума при его работе.

Примерная стоимость эксплуатации

Если проветривать каждую комнату трижды в течении суток по 20 минут, то получаем 1 час работы 8-ми вентиляторов по 0,1 кВт. Это менее 1 кВт/час в сутки. В месяц — 30 кВт. При цене 5 руб/ кВт это составит 150 руб./месяц.

Срок эксплуатации рекуператоров и вентканалов дома ограничен сроком службы материала. Для подземных элементов — от 50 лет, для внутренних — неограничен.

Система не требует обслуживания (кроме вентиляторов — раз в 5 лет).

Перспективы

Описанная схема может стать основой более сложной системы кондиционирования. В неё можно постепенно включать дополнительные элементы — фильтры, тены подогрева и охлаждения, более мощные вентиляторы, блоки автоматического управления и другие. Подготовленная под землёй воздушная смесь имеет стабильную температуру не только летом, но и зимой, поэтому может быть использована и для отопления.
