Изготовление солнечной батареи
В то время как в западных странах покупка солнечной батареи не является слишком дорогим удовольствием, у нас по-прежнему цена на подобное изделие весьма высока.
Например, солнечную батарею мощностью 50 ватт в Москве можно купить за 8000 рублей, что составляет примерно 266$. Однако, уже сейчас у каждого есть возможность самостоятельно собрать экологически чистый источник энергии собственноручно за гораздо меньшую сумму.

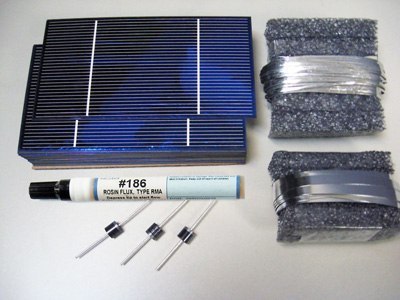

Все знают такой ресурс как e-bay. Не составляет особого труда заказать там комплект для сборки солнечной панели, который обойдётся вам в 41$, состоящий из 36 фотогальванических элементов размером 81 на 150 мм, комплекта специальных плоских проводников, карандаша с кислотой для паяния и диода. В строке поиска e-bay нужно вводить Solar Cells. Доставка, в зависимости от региона может обойтись до 40$.

Так же понадобится алюминиевый уголок для изготовления рамы панели, который стоит в строительном магазине 200 рублей за 2 метра, кусок стекла, а лучше, листового поликарбоната, силиконовый герметик и метизы.

В качестве герметика для задней поверхности батареи, продавцы из Америки рекомендуют использовать прозрачный эпоксидный компаунд "Sylgard 184" и предлагают его по 50$ за банку, хотя, думаю можно использовать тот же прозрачный силиконовый герметик за 150 рублей или автомобильный лак в балончиках.

Каждый солнечный элемент выдающий 1,75 W и 0,5 В, соединяется последовательно и в итоге, солнечная батарея должна выдавать порядка 60 W и 18В. Лицевая сторона имеет две токоведущие дорожки, это «-», соответственно «+» располагается на шести контактах с тыльной стороны элемента. Располагаются элементы с зазором между соседними 5 мм.

В итоге, получаем 4 ряда по 9 элементов, причём второй и четвёртый ряды должны быть развёрнуты относительно первого на 180 градусов для соединения всей системы в цепочку.

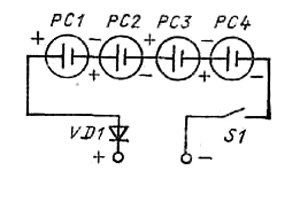

Обязательно в системе должен присутствовать блокирующий диод, который есть в комплекте набора. Диод предотвращает разрядку аккумулятора ночью или в пасмурную погоду. Он должен располагаться последовательно на плюсовом выводе солнечной батареи, т.е. минус диода припаиваем к плюсу батареи.
Изготовление солнечной батареи
Для того чтобы заряжать 12В аккумулятор, понадобится контроллер зарядки, который можно купить на том же e-bay, их там великое множество по низким ценам. С аккумулятора можно будет снимать привычные 220 вольт с помощью инвертора, который можно купить и у нас.

Если вы внимательно прочитаете эту статью и посмотрите видео, у вас не должно возникнуть особых трудностей со сборкой солнечной батареи, и вы получите 60 W панель примерно за 3000 рублей, что гораздо дешевле предлагаемых на отечественном рынке.

Уже сегодня, у каждого из нас есть возможность начать пользоваться экологически чистым источником электричества при сравнительно небольших затратах.
